Jordet solcellemonteringssystem med to stolper

Guojian tilbyr deg Ground Dual-Post Solar Montering System, som leveres i store mengder direkte fra fabrikken. Den leveres med emballasje av eksportkvalitet, komplett teknisk dokumentasjon og sertifiseringsmateriale, og gir en økonomisk og effektiv installasjonsløsning med fast vipping for både innenlandske og internasjonale bakkebaserte solcelleprosjekter.

Nøkkel tekniske spesifikasjoner

1. Hovedmateriale: Q235B/Q355 høyfast karbonstål; Overflatebehandlingsalternativer inkluderer varmgalvanisering eller sink-aluminium-magnesium-legering for korrosjonsbestandighet.

2. Korrosjonsbestandighetsstandarder: Varmgalvanisert beleggtykkelse ≥65μm; Sink-aluminium-magnesium-belegg har selvhelbredende anti-korrosjonsegenskaper, egnet for miljøer med høy luftfuktighet og kystsaltspray.

3. Kompatible moduler: Kompatibel med mainstream 182/210-serien PV-moduler; støtter både liggende og stående array-konfigurasjoner.

4. Installasjonsvippevinkel: Kan tilpasses mellom 5° og 60°; optimal vinkel bestemt basert på lokal breddegrad og anslått kraftproduksjon.

5. Lastdesignstandarder: Standard basisvindtrykk på 0,3–0,75 kN/m²; snølastkapasitet opptil 1,8 kN/m²; spesialiserte armeringsløsninger tilgjengelig for områder med mye vind og mye snø.

6. Bakkeklaring: Kan tilpasses fra 0,6 m til 2,8 m for å imøtekomme passasje og mekaniske operasjoner under panelene.

7. Fundamenttyper: Skruepeler, uavhengige betongfot, eller plasstøpte peler; egnet for ulike jordforhold, inkludert sandjord, leire og stein.

8. Festemidler: Varmgalvaniserte høyfaste bolter med standard anti-løsningsskiver; designet for å forbli sikker under langvarig utendørs bruk.

9. Design levetid: 25 år, samsvarer med livssyklusen til PV-modulene.

Produktapplikasjoner

✅ Storskala sentraliserte nettparitet bakkemonterte PV-kraftverk

✅ Distribuerte PV-prosjekter på landsbynivå og PV-prosjekter for revitalisering på landsbygda

✅ PV-baser i Gobi-ørkener, ødemarker eller bølgende åser

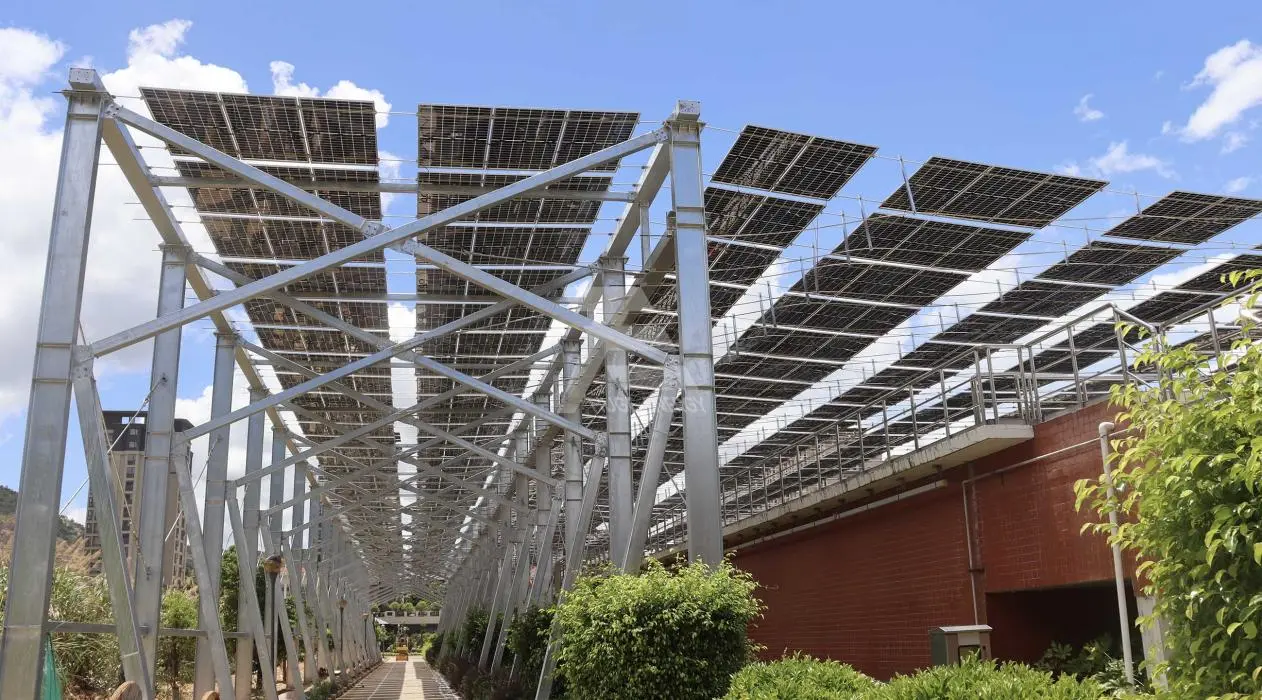

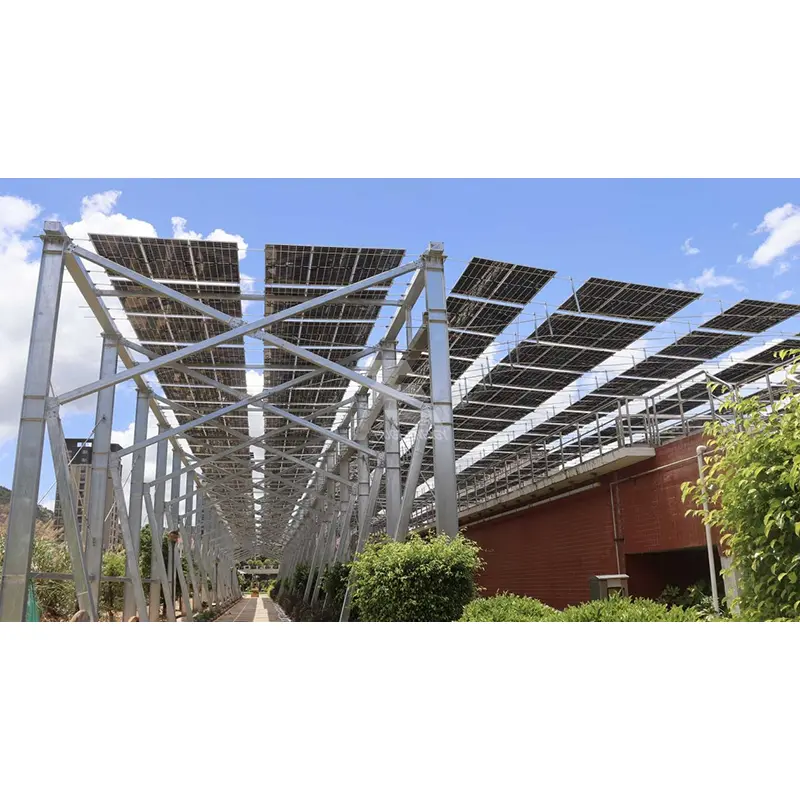

✅ Agri-PV (agrivoltaiske) prosjekter (klaring gitt under paneler for landbruksmaskiner)

✅ Storskala oversjøiske bakkemonterte PV-farmer og EPC-prosjekter

✅ Flatt terreng med stabile jord- og vannforhold egnet for pelfundamentkonstruksjon

Installasjonsmerknader

1. Gjennomfør en geologisk undersøkelse på stedet før bygging og velg fundamenttype basert på den geologiske rapporten; det er strengt forbudt å fortsette med bygging uten undersøkelse. 2. Sørg for at alle stendere forblir vertikale og at array-aksene er på linje; monteringsvinkelen må være strengt i samsvar med designtegningene – vinkelendringer på stedet er forbudt.

3. Bruk kun standard komponenter fra originalprodusenten for montering; uautorisert sveising, kutting, boring eller bøying av hovedprofiler på stedet – noe som kan kompromittere korrosjonsbelegget eller strukturell integritet – er strengt forbudt.

4. Når installasjonen av monteringssystemet er fullført, etablere en enhetlig jordingsforbindelse for å sikre samsvar med lynbeskyttelsesstandarder for solcellekraftverk.

O&M-retningslinjer etter installasjon

1. Gjennomfør omfattende inspeksjoner årlig etter flomsesonger, kraftige snøfall eller tyfoner, med fokus på boltetetthet, stående setninger og skader på anti-korrosjonsbelegg.

2. Reparer umiddelbart eventuelle lokaliserte skader på belegget med spesialiserte anti-korrosjonsmaterialer for å forhindre spredning av rust.

3. Ikke heng utstyr eller stable tunge gjenstander på monteringsbjelkene eller stenderne; belastninger må ikke overstige de opprinnelige designspesifikasjonene.

4. Ved utskifting av skadede deler, bruk kun komponenter fra originalprodusenten med samme spesifikasjoner; bruk av ikke-standard profiler er forbudt.

Tilpassede integrerte løsninger

1. Foreløpige tekniske tjenester

Etter mottak av topografiske kart og meteorologiske data, utfører profesjonelle bygningsingeniører modellering og verifisering, genererer layout og tilt-vinkeloptimaliseringsplaner og gir kostnadseffektivitetssammenligninger.

2. Tilpasset strukturell design

Juster oppreist høyde, spennvidde og fundamenttype basert på vind- og snøbelastninger, geologiske forhold og arealplanlegging.

3. Produksjon og forsyning

Intern produksjon og modulær prefabrikasjon; produksjon og levering planlagt i partier i henhold til etterspørsel; standardisert containeremballasje egnet for haveksport for å minimere transportskader.

4. Prosjektleveransestøtte

Gi Ground Dual-Post Solar Mounting System sertifikater for samsvar, materialrapporter, tegninger og lastberegningsrapporter sammen med forsendelsen; ordne teknisk personell for å svare på installasjonsspørsmål på stedet. Autoritative kvalifikasjoner og sertifiseringer

✅ ISO 9001 kvalitetsstyringssystem sertifisering; standardisert kontroll over hele produksjonsprosessen med full sporbarhet

✅ CMA tredjeparts mekaniske ytelsestestrapporter

✅ CNAS-akkrediterte laboratorierapporter om materialegenskaper og korrosjons-/værbestandighet

✅ Evne til å gi EN 1090 teknisk dokumentasjon i samsvar med EU-standarder for europeiske prosjekter

✅ Omfattende materialspesifikasjoner og saltspraykorrosjonstestrapporter for å møte revisjonskrav for utenlandske prosjekter i Sørøst-Asia, Midtøsten og Latin-Amerika
