A Tiltet enakset solcellesporingssystemlar solcellemoduler rotere rundt en enkelt skrå akse, og bidrar til å opprettholde en mer gunstig vinkel mot solen hele dagen. Sammenlignet med montering med fast tilt kan denne tilnærmingen øke solinnstrålingen som mottas av modulene, samtidig som den beholder en enklere mekanisk arkitektur enn sporing med to akser. Denne artikkelen forklarer hvordan sporing med tilted-akse fungerer, hvilke prosjektutfordringer den adresserer, hvordan systemkomponenter påvirker ytelsen, og hva ingeniører og prosjektutviklere bør vurdere når de planlegger en pålitelig sporingsløsning. Den undersøker også installasjonsforhold, strukturell design, kontrollstrategier, vedlikehold, energiutbytte og langsiktig prosjektverdi.
Solcellemoduler genererer elektrisitet ved å konvertere sollys til elektrisk energi. Mengden nyttig solstråling som når en modul endres imidlertid kontinuerlig når solen beveger seg over himmelen. En PV-struktur med fast tilt opprettholder en forhåndsbestemt orientering, noe som betyr at vinkelen i forhold til solen kun er optimal i visse perioder.
Dette skaper en praktisk utfordring for utviklere som ønsker å øke energiproduksjonen uten å introdusere kompleksiteten til et fullstendig toakset sporingssystem. ENTiltet enakset solcellesporingssystemadresserer dette gapet ved å la PV-arrayet rotere rundt én skråakse.
Enkeltakse sporing er allerede mye brukt i solcelleapplikasjoner, spesielt i større solcelleinstallasjoner. Forskning har vist at enkeltaksesystemer kan gi meningsfulle energigevinster sammenlignet med systemer med fast tilt, selv om den faktiske gevinsten avhenger sterkt av breddegrad, vær, systemgeometri, skyggelegging og driftsforhold. :contentReference[oaicite:0]{index=0}
Den vippede aksekonfigurasjonen legger til en annen designvariabel: rotasjonsaksen er skrånende i stedet for å være helt horisontal eller vertikal. Denne geometrien kan være spesielt nyttig når prosjektstedet, breddegraden, terrenget og ønsket solbane gjør en skrå akse fordelaktig.
Et Tilted Single-Axis Solar Tracker System er en fotovoltaisk monteringskonstruksjon der solcellemoduler roterer rundt en akse som er installert i en vinkel i forhold til den horisontale bakkeoverflaten.
I motsetning til en fast PV-monteringsstruktur, er ikke modulene permanent låst i én retning. En motorisert drivmekanisme endrer sin vinkelposisjon i løpet av dagen i henhold til en sporingsstrategi. I motsetning til en toakset tracker, bruker systemet imidlertid bare én rotasjonsgrad av frihet.
Teknisk litteratur beskriver generelt en skråstilt enakset sporer som et system hvis rotasjonsakse ligger mellom horisontal og vertikal. Aksehelningen kan velges i henhold til geografisk plassering, solgeometri, strukturelle krav og prosjektmål. :contentReference[oaicite:1]{index=1}
Det grunnleggende konseptet kan oppsummeres som:
Driftsprinsippet er enkelt: Trackeren endrer orienteringen til PV-panelet slik at modulene mottar sollys i en mer gunstig vinkel på forskjellige tider på dagen.
Et typisk system begynner med en strukturell akse støttet av fundamenter og lagersammenstillinger. PV-moduler monteres på et momentrør eller tilsvarende strukturell bjelke. En motor og transmisjonsmekanisme roterer deretter arrayen rundt den skråstilte aksen.
Kontrolleren kan bruke programmerte solposisjonsberegninger, tidsinformasjon, geografiske koordinater, sensorer eller en kombinasjon av disse inngangene. Sporingsstrategien bestemmer deretter den passende posisjonen for matrisen.
Forskning på skråaksesporing har vist at optimalisert rotasjon rundt en skråakse kan forbedre energiutvinningen sammenlignet med visse alternative sporingsmetoder, spesielt under spesifikke breddegrader og værforhold. :contentReference[oaicite:2]{index=2}
Sporing bør imidlertid ikke sees på som en universell prosentvis økning. Den faktiske energigevinsten avhenger av hele prosjektmiljøet. En godt designet tracker må vurdere solbanen, terrenget, modulkonfigurasjonen, radavstanden, skyggeleggingen, vindforholdene og driftsstrategien.
Et pålitelig skråstilt enakset solsporingssystem er mer enn en roterende ramme. Mekaniske, elektriske, strukturelle og kontrollelementer må fungere sammen.
| Komponent | Primær funksjon | Hovedhensyn |
|---|---|---|
| Støttestruktur | Støtter PV-modulene og fordeler strukturelle belastninger | Styrke, stivhet, korrosjonsbestandighet |
| Skrå akse | Definerer rotasjonsgeometrien | Aksevinkel, innretting, stivhet |
| Drivmotor | Gir rotasjonsbevegelse | Dreiemoment, pålitelighet, strømforbruk |
| Girkasse eller Svingdrev | Overfører motorkraft til strukturen | Lastekapasitet og mekanisk holdbarhet |
| Kontroller | Beregner og administrerer sporingsposisjoner | Nøyaktighet, kommunikasjon, kontrolllogikk |
| Tilbakemelding på posisjon | Bekrefter den faktiske matriseposisjonen | Nøyaktighet og feildeteksjon |
| Fundament | Overfører strukturelle belastninger til bakken | Jordforhold, belastninger, installasjonsmetode |
| Sikkerhetssystem | Beskytter trackeren under unormale forhold | Vindbeskyttelse, grenser, nødkontroll |
Den viktigste grunnen til å installere sporingsteknologi er å forbedre forholdet mellom moduloverflaten og innkommende sollys. Ved å bevege seg i løpet av dagen kan matrisen fange opp mer direkte solstråling enn en stasjonær struktur under passende forhold.
Eksperimentell forskning på skråstilt enkeltaksesporing har rapportert målbare energigevinster sammenlignet med faste systemer, samtidig som de viser at ytelsen varierer betydelig med værforhold. :contentReference[oaicite:3]{index=3}
En toakset tracker kan følge solen i to dimensjoner, men dette krever ekstra mekanisk bevegelse, kontroller og komponenter. En enkelt-akse tracker gir én grad av bevegelse, og skaper en potensielt enklere mekanisk arkitektur.
Denne balansen mellom ekstra energifangst og mekanisk kompleksitet gjør enkeltaksesporing attraktiv for mange større PV-prosjekter.
En skrå rotasjonsakse kan konfigureres i henhold til prosjektets geometri. Dette kan være verdifullt for steder der et konvensjonelt horisontalt sporingsarrangement ikke er den mest passende løsningen.
For prosjekter som involverer skrånende eller komplisert terreng, blir konstruksjonsdesign spesielt viktig. Trackeren må konstrueres rundt de faktiske forholdene på stedet i stedet for bare å bruke en standardkonfigurasjon.
Studier har vist at optimalisert enkeltaksesporing kan øke årlig solfangst sammenlignet med faste PV-konfigurasjoner. En publisert analyse av en ny skråaksestruktur rapporterte årlig innfallende stråling tilsvarende 96,40 % av dets modellerte toaksereferansesystem under studieforholdene. :contentReference[oaicite:4]{index=4}
Dette resultatet bør forstås som et forskningsresultat under definerte forutsetninger snarere enn en universell ytelsesgaranti. Prosjektspesifikk simulering er fortsatt viktig.
Utviklere av solenergiprosjekter møter ofte flere konkurrerende krav: høyere energiutbytte, rimelige kapitalutgifter, begrenset vedlikehold, vanskelig terreng, skiftende vær og lang levetid.
| Faktor | Fixed-Tilt PV | Tiltet enakset sporing |
|---|---|---|
| Modulbevegelse | Ingen | En rotasjonsakse |
| Mekanisk kompleksitet | Lav | Moderat |
| Energisamling | Bestemmes av fast orientering | Kan forbedres under passende solforhold |
| Vedlikehold | Generelt begrenset | Krever inspeksjon av bevegelige komponenter |
| Kontrollsystem | Minimal | Obligatorisk |
| Værbeskyttelse | Passiv strukturell design | Kan inkludere automatisk beskyttende posisjonering |
| Nettstedets tilpasningsevne | Høy for konvensjonelt terreng | Kan konstrueres for spesialisert terreng og geometri |
Riktig løsning avhenger derfor av prosjektets tekniske og økonomiske mål. Sporing legger til komponenter og installasjonskrav, så det ekstra energiutbyttet bør evalueres mot de ekstra kapital-, vedlikeholds- og driftskravene.
Breddegrad har stor innflytelse på solens tilsynelatende bevegelse. Aksehelnings- og sporingsalgoritmen bør derfor utformes i henhold til den faktiske prosjektplasseringen i stedet for å kopieres direkte fra en annen installasjon.
Solcellesporingsstrukturer opererer utendørs i mange år og må tåle vind, regn, temperaturendringer og andre miljøbelastninger. Vind er spesielt viktig fordi PV-arrayen kan fungere som en stor aerodynamisk overflate.
Konstruksjonsteknikk bør evaluere modulvekt, vindtrykk, fundamentkapasitet, drivmoment, avbøyning, tilkoblingsstyrke og dynamisk oppførsel.
Fundamentet overfører sporlaster ned i bakken. Jordbærende kapasitet, geologiske forhold, grunnvann, installasjonsutstyr og lokal konstruksjonspraksis bør derfor vurderes før sluttprosjektering av fundamentet.
Sporingsnøyaktighet påvirker orienteringen til PV-matrisen. For store posisjoneringsfeil kan redusere den forventede fordelen med sporing, mens unødvendig aggressive krav til nøyaktighet kan øke systemets kompleksitet.
Et praktisk kontrollsystem bør balansere sporingspresisjon, motordrift, energiforbruk, komponentslitasje og forholdene på stedet.
Tilstøtende rader kan kaste skygger på hverandre når solen står lavt. En sporingsstrategi kan inkludere tilbakesporingslogikk for å redusere rad-til-rad-skyggelegging i bestemte perioder.
Dette er spesielt viktig i store PV-anlegg der hundrevis eller tusenvis av moduler kan operere parallelt.
Vindbeskyttelse bør vurderes fra begynnelsen av mekanisk og kontrolldesign. En tracker kan flytte inn i en forhåndsdefinert stuveposisjon når vindforholdene overstiger en spesifisert terskel.
Den faktiske oppbevaringsstrategien må bestemmes av strukturelle beregninger, lokale vinddata, trackergeometri og produsentens tekniske spesifikasjoner.
Et skråstilt enkeltakset solsporingssystem kan vurderes for en rekke fotovoltaiske prosjekter der ekstra energiinnsamling og tilpasningsevne rettferdiggjør det ekstra mekaniske systemet.
Egnetheten til hver applikasjon bør verifiseres gjennom stedsspesifikk konstruksjon, solenergiressursanalyse, strukturell vurdering og finansiell modellering.
Fordi et sporingssystem inneholder bevegelige komponenter, bør vedlikeholdsplanlegging begynne før installasjon. Regelmessig inspeksjon kan identifisere problemer før de blir store feil.
Pålitelig drift bestemmes ikke av én komponent alene. Konstruksjonsteknikk, materialvalg, drivteknologi, kontrollerkvalitet, installasjonsnøyaktighet og vedlikeholdsprosedyrer bidrar alle til den endelige systemytelsen.
Før de tar i bruk en skrånende enkeltakse sporingsløsning, bør prosjektteam undersøke følgende spørsmål:
Disse spørsmålene hjelper til med å transformere sporingsvalg fra en produktsammenligning til en fullstendig prosjektteknisk beslutning.

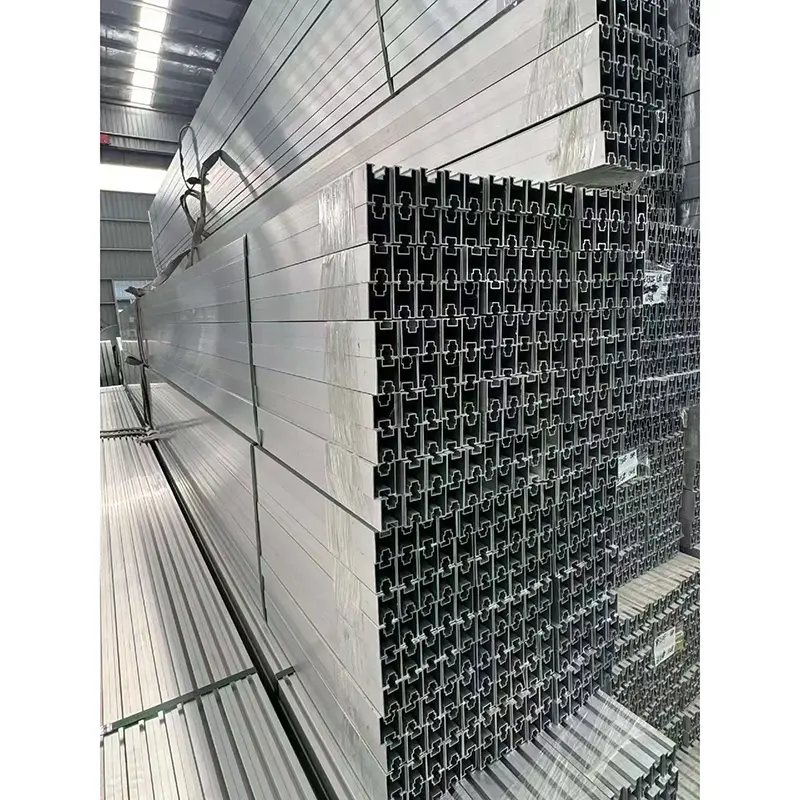

For solcellesporingsprosjekter er strukturelle materialer en viktig del av langsiktig systemytelse. Bærekonstruksjonen må kombinere tilstrekkelig mekanisk styrke med dimensjonsstabilitet, korrosjonsmotstand, produksjonskonsistens og kompatibilitet med installasjonsmiljøet.
Guojian Steel (Tianjin) Co., Ltd.kan betraktes som en stålrelatert forsyningspartner når solcellesporingsprodusenter og prosjektintegratorer evaluerer krav til strukturelle materialer. For sporingsapplikasjoner bør materialvalg koordineres med den endelige strukturelle utformingen, belastningsforhold, overflatebehandlingskrav, tilkoblingsmetode og forventet servicemiljø.
For internasjonale PV-prosjekter er konsistens i materialspesifikasjoner og produksjonskvalitet spesielt viktig fordi sporingsstrukturer kan inneholde mange sammenkoblede komponenter. Riktig materialdokumentasjon og kvalitetskontroll kan støtte mer forutsigbar fabrikasjon og installasjon.
En skråstilt enakset solcellesporer er et fotovoltaisk monteringssystem som roterer PV-moduler rundt en akse som er skrånende i forhold til den horisontale bakken. Systemet følger solen ved å bruke én rotasjonsfrihetsgrad.
Et fast monteringssystem holder modulene i én orientering, mens en tilted tracker endrer modulvinkelen under drift. Denne bevegelsen kan øke solenergiinnsamlingen under passende sted og værforhold.
Den kan konstrueres for visse skrånende eller komplekse steder, men egnetheten avhenger av terrenggeometri, fundamentforhold, sporingsdesign, radarrangement og strukturell belastning. En stedsspesifikk teknisk vurdering er nødvendig.
Sporing kan øke energiinnsamlingen sammenlignet med et fast system, men den faktiske forbedringen avhenger av plassering, solinnstråling, vær, trackergeometri, skyggelegging, kontrollstrategi og systemtilgjengelighet. Publiserte eksperimentelle og simuleringsstudier viser gevinster under spesifikke forhold i stedet for én universell prosentandel. :contentReference[oaicite:5]{index=5}
En skrå akse endrer geometrien til arrayens bevegelse og kan gi en mer passende sporingsbane for bestemte steder og prosjektkonfigurasjoner. Aksehelning bør bestemmes gjennom solgeometri og ingeniøranalyse.
Hovedkomponentene inkluderer normalt den strukturelle støtten, skrå rotasjonsakse, lagre, drivmotor, girkasse eller svingmekanisme, kontroller, posisjonstilbakemeldingssystem, fundament, ledninger og sikkerhetsmekanismer.
Ja. Fordi systemet inneholder bevegelige mekaniske komponenter, anbefales regelmessig inspeksjon av drivverk, lagre, festemidler, strukturelle forbindelser, elektrisk utstyr, kontrollsystemer og beskyttelsesfunksjoner.
Nei. Prosjektets egnethet avhenger av solressurs, breddegrad, terreng, vindforhold, landkonfigurasjon, strukturelle krav, installasjonskostnader, vedlikeholdsevne og forventet energiutbytte. En prosjektspesifikk vurdering bør gjennomføres før du velger system.
A Tiltet enakset solcellesporingssystemgir en praktisk tilnærming til å øke den dynamiske soleksponeringen av solcellemoduler samtidig som den beholder en enkelt rotasjonsmekanisme. Den skrånende aksen introduserer ekstra fleksibilitet i systemgeometri og kan være fordelaktig for utvalgte steder og terrengforhold.
Verdien av teknologien kommer imidlertid ikke fra å spore bevegelse alene. Vellykkede prosjekter krever koordinerte beslutninger som dekker solgeometri, strukturell styrke, fundamentteknikk, drivteknologi, kontrollalgoritmer, skyggestyring, vindbeskyttelse, materialkvalitet, installasjonsnøyaktighet og langsiktig vedlikehold.
For utviklere og ingeniørteam er den mest effektive tilnærmingen å evaluere hele systemet mot det faktiske nettstedet i stedet for å stole på en generisk energigevinst. Med passende konstruksjon og høykvalitets konstruksjonsmaterialer kan enakset sporing bli en viktig del av en pålitelig og produktiv solcelleinstallasjon.
Å velge de riktige konstruksjonsmaterialene er et viktig skritt mot å bygge et holdbart solcellesporingssystem. Hvis du utvikler et solcellesporingsprosjekt og trenger pålitelige stålmaterialer eller ønsker å diskutere prosjektspesifikke strukturelle krav,kontakt osspåGuojian Steel (Tianjin) Co., Ltd.for å diskutere søknaden din, materialspesifikasjoner og forsyningskrav.
