A føringsskinneer mer enn et enkelt metallspor. Det er en presisjonskomponent som er ansvarlig for å opprettholde kontrollert bevegelse, innretting, stabilitet og sikkerhet i systemer der jevn og repeterbar bevegelse er viktig. From elevator installations to industrial equipment, the right guide rail must combine dimensional accuracy, structural strength, surface quality, reliable installation, and long-term durability. This guide explains how guide rails work, what determines their performance, how to select the right specification, and what buyers should check before placing an order.
1. Grunnleggende om styreskinne

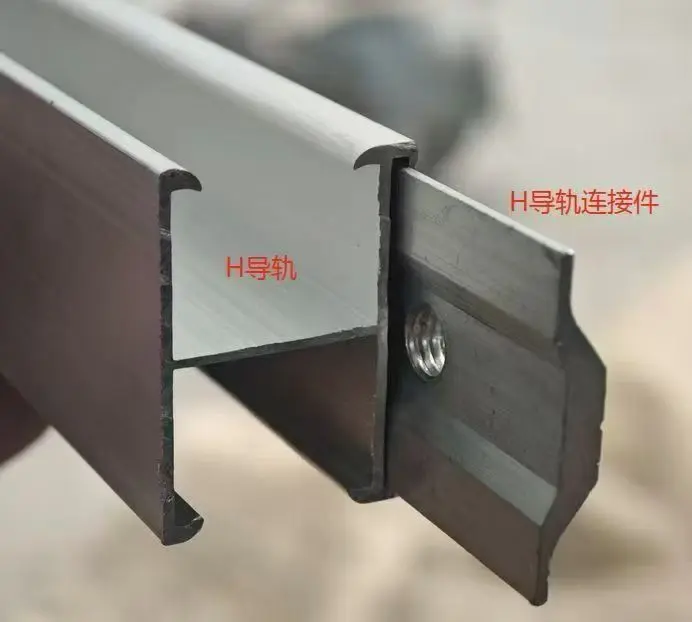

En styreskinne er en stiv lineær komponent designet for å kontrollere banen til en bevegelig del. I stedet for å la en komponent bevege seg fritt i flere retninger, etablerer skinnen en definert kjørebane og bidrar til å opprettholde konsistent innretting gjennom hele driften.
In elevator systems, guide rails are installed vertically inside the shaft to guide the elevator car and counterweight. Moderne heisstandarder stiller spesifikke krav til styreskinnemateriale, dimensjoner, geometri, overflatefinish, tilkoblinger, nedbøyning og strukturell ytelse. ISO 8100-33:2022, for example, specifies grades and quality, dimensional and geometrical tolerances, surface finish, and designation requirements for standardized T-type guide rails used for lift cars and counterweights.
For industrimaskiner kan begrepet beskrive et bredere spekter av lineære styrekomponenter. Nøyaktig tverrsnitt, materiale, hardhet, monteringsmetode og overflatebehandling avhenger av maskinen og driftsmiljøet.
2. Hvordan en ledeskinne fungerer
The performance of a guide rail comes from the interaction between the rail, the moving assembly, mounting brackets, guide shoes or rollers, joints, and the surrounding structure. Hvert element må fungere sammen. A high-quality rail cannot compensate for poor installation, incorrect alignment, or unsuitable supporting hardware.
Opprettholde en kontrollert reisevei
Skinnen gir en fast referanseflate. Føresko, ruller, hjul eller andre styreelementer følger overflaten, reduserer uønsket bevegelse og holder utstyret på linje.
Håndtering av sidekrefter
Bevegelige laster kan skape sidekrefter under akselerasjon, retardasjon, lasting, lossing, vibrasjon eller nødstopp. Et tilstrekkelig stivt styreskinnesystem hjelper til med å motstå disse kreftene samtidig som det begrenser overdreven avbøyning.
Støtter jevn drift
Skinnenes retthet og overflatetilstand påvirker direkte oppførselen til den bevegelige komponenten. Dårlig geometri, skadede overflater, forurensning eller feil sammenføyde skinneseksjoner kan øke støy, vibrasjoner, slitasje og vedlikeholdskrav.
For heisapplikasjoner krever EN 81-20 spesifikt at styreskinnene, deres skjøter og fester tåler belastninger og krefter forbundet med sikker drift, mens nedbøyninger må forbli tilstrekkelig kontrollert for å unngå interferens med dører, sikkerhetsinnretninger eller bevegelige komponenter.
3. Store applikasjoner for styreskinne
Styreskinner brukes der kontrollert lineær eller vertikal bevegelse er nødvendig. Selv om heisføringsskinner er blant de mest gjenkjennelige eksemplene, gjelder det underliggende ingeniørprinsippet for mange bransjer.
| Søknad | Primær funksjon | Viktige hensyn |
|---|---|---|
| Passasjer heiser | Før bilen og motvekt | Oppretting, kjørekomfort, styrke, nedbøyning, overflatekvalitet |
| Godsheiser | Kontroller bevegelse under tyngre belastning | Lastekapasitet, strukturell stivhet, holdbarhet |
| Industrielt utstyr | Gi repeterbar lineær veiledning | Lastretning, hastighet, slitasje, monteringsnøyaktighet |
| Materialhåndteringssystemer | Veilede bevegelige plattformer og komponenter | Kontinuerlig drift, forurensning, vedlikeholdstilgang |
| Automatiseringsmaskineri | Oppretthold nøyaktig komponentplassering | Dimensjonstoleranse, overflatefinish, repeterbarhet |
| Spesialiserte løftesystemer | Kontroller vertikal eller skrå bevegelse | Belastningsforhold, sikkerhetskrav, miljøeksponering |
I heisinstallasjoner er styreskinner ikke bare posisjoneringskomponenter. De kan også samhandle med sikkerhetssystemer under unormale driftsforhold. California heisbestemmelser krever for eksempel at heisvogner og motvekter skal være utstyrt med styreskinner og spesifiserer krav til skinnemateriale, seksjoner, støtter, fester og strukturell ytelse.
4. Materialer og produksjon
Stål er mye brukt til krevende styreskinneapplikasjoner fordi det tilbyr en nyttig kombinasjon av styrke, stivhet, bearbeidbarhet, slitestyrke og dimensjonsstabilitet. Det er imidlertid ikke nok å bare spesifisere "stål". Materialkvaliteten og produksjonsprosessen bør samsvare med den faktiske applikasjonen.
Kaldtrukne styreskinner
Kaldtegning kan gi kontrollerte dimensjoner og en konsistent profil. Dette gjør den egnet for bruksområder hvor dimensjonell presisjon og overflateegenskaper er viktige.
Maskinerte styreskinner
Maskinering kan brukes når det kreves tettere geometrisk kontroll eller en spesiell overflatetilstand. ISO 8100-33 identifiserer kaldtrukne og maskinerte produksjonsruter for standardiserte T-type heisføringsskinner.
Overflatebehandling
Avhengig av miljøet kan beskyttelse mot korrosjon være nødvendig. Oppbevaring, transport, installasjon og langsiktige driftsforhold bør alle vurderes når det skal avgjøres om ytterligere overflatebeskyttelse er hensiktsmessig.
5. Nøkkelytelsesfaktorer
Flere tekniske egenskaper avgjør om en styreskinne vil yte pålitelig over levetiden.
En av de mest oversett faktorene er den kombinerte effekten av skinneavbøyning, brakettavbøyning, styreskoklaring og skinneretthet. Heissikkerhetskrav anerkjenner eksplisitt at disse faktorene må vurderes sammen i stedet for uavhengig.
6. Veiledning for valg av styreskinne
Å velge riktig styreskinne begynner med applikasjonen i stedet for produktkatalogen. En skinne som fungerer godt i ett system kan være uegnet for et annet fordi last, hastighet, skinneavstand, støtteforhold, driftsmiljø og sikkerhetskrav kan være svært forskjellige.
Trinn 1: Definer belastningen
Bestem den totale bevegelige massen og identifiser statiske, dynamiske, støt-, brems- og sidebelastninger. For heisapplikasjoner kan vognvekt, nominell last, motvektkonfigurasjon, hastighet, sikkerhetsutstyr og brakettavstand alle påvirke skinnekravene.
Trinn 2: Bekreft jernbaneprofilen
Tverrsnittsformen må samsvare med utstyret og relevant spesifikasjon. T-type styreskinner er mye standardisert for heisapplikasjoner, mens industrimaskiner kan kreve tilpassede profiler.
Trinn 3: Sjekk dimensjonskrav
Bekreft skinnehøyde, bredde, tykkelse, lengde, monteringshullsarrangement der det er aktuelt, skjøtkonfigurasjon og tillatte toleranser.
Trinn 4: Tenk på miljøet
- Innendørs eller utendørs installasjon
- Fuktighet og eksponering for vann
- Støv, kjemikalier eller industrielle forurensninger
- Temperaturvariasjon
- Lagringstid før installasjon
- Nødvendig vedlikeholdsfrekvens
Trinn 5: Bekreft kompatibilitet
En styreskinne bør vurderes som en del av det komplette systemet. Sjekk kompatibilitet med braketter, klips, fiskeplater, styresko, ruller, sikkerhetsinnretninger og støttestrukturen før du fullfører bestillingen.
| Kjøpers spørsmål | Hvorfor det betyr noe |
|---|---|
| Hvilken last vil skinnen bære? | Bestemmer nødvendig strukturell kapasitet og stivhet. |
| Hva er driftshastigheten? | Høyere hastigheter kan gjøre justering, vibrasjon og overflatekvalitet mer kritisk. |
| Hvilken skinneprofil kreves? | Sikrer mekanisk kompatibilitet med styresystemet. |
| Hvilke toleranser er akseptable? | Kontrollerer installasjonsnøyaktighet og driftskonsistens. |
| Hvor skal skinnen installeres? | Hjelper med å bestemme korrosjonsbeskyttelse og materialkrav. |
| Hvilken standard gjelder? | Hindrer kjøp av et teknisk inkompatibelt produkt. |
7. Installasjon og vedlikehold
Selv en styreskinne av høy kvalitet kan yte dårlig hvis installasjonsnøyaktigheten blir neglisjert. Skinneinnretting bør kontrolleres gjennom hele installasjonsprosessen i stedet for først etter at alle seksjoner er satt sammen.
Installasjonsprioriteter
- Inspiser skinnene før installasjon for synlig skade, korrosjon, deformasjon eller forurensning.
- Kontroller installasjonsreferansepunktene og brakettposisjonene.
- Oppretthold den spesifiserte justeringen og avstanden i hele systemet.
- Sørg for at leddene er riktig montert og sikret.
- Kontroller festemidler og støttekomponenter i henhold til gjeldende spesifikasjoner.
- Utfør siste bevegelses- og innrettingskontroll før igangkjøring.
Heiskrav anerkjenner også viktigheten av festefleksibilitet og bygningsbevegelse. EN 81-20 krever festearrangementer for styreskinne for å imøtekomme effekter som normal bygningssetning eller krymping av betong, samtidig som den forhindrer rotasjon av feste som kan frigjøre skinnene.
Rutinemessig vedlikehold
Vedlikehold bør fokusere på tegn på slitasje, uvanlig vibrasjon, korrosjon, løse fester, skadede overflater, unormal støy og endringer i løpeatferd. Hvis applikasjonen involverer sikkerhetskritisk utstyr, bør inspeksjoner følge utstyrsprodusentens instruksjoner og gjeldende lokale krav.
8. Sjekkliste for kvalitetskontroll
Kjøpere som kjøper ledeskinner i volum bør etablere en tydelig inspeksjonsprosess før produksjonen starter. Dette reduserer risikoen for å motta komponenter som teknisk sett samsvarer med en nominell spesifikasjon, men som skaper problemer under installasjonen.
- Materialverifisering:Bekreft den angitte stålkvaliteten og relevant materialdokumentasjon.
- Dimensjonell inspeksjon:Sjekk kritiske profildimensjoner mot godkjente tegninger eller spesifikasjoner.
- Retthetsinspeksjon:Kontroller at skinnegeometrien holder seg innenfor den nødvendige toleransen.
- Overflateinspeksjon:Se etter riper, bulker, sprekker, korrosjon eller andre defekter som kan påvirke ytelsen.
- Felles inspeksjon:Kontroller skjøteflater og koblingskomponenter.
- Lengdebekreftelse:Bekreft individuelle skinnelengder og tillatte toleranser.
- Inspeksjon av emballasje:Sørg for at skinnene er beskyttet mot deformasjon og miljøskader under transport.
9. Vanlige kjøperutfordringer
Utfordring 1: Uklare spesifikasjoner
Noen ganger ber kjøpere om en "standard føringsskinne" uten å definere bruksområde, profil, materiale, lengde, toleranse eller gjeldende standard. Dette kan resultere i gjentatte tekniske avklaringer og forsinket produksjon.
Utfordring 2: Inkonsekvente dimensjoner
I store prosjekter kan selv små forskjeller mellom batcher komplisere installasjonen. Konsekvente produksjonskontroller er derfor viktige når flere produksjonspartier er involvert.
Utfordring 3: Transportskade
Lange stålseksjoner kan bli utsatt for bøyning, støt, fuktighet og slitasje under transport. Egnet pakking og lastemetoder er en del av produktkvaliteten, ikke en ettertanke.
Utfordring 4: Dårlig kommunikasjon mellom leverandør og installatør
Tekniske detaljer bør bekreftes før produksjon, spesielt når skinnen er en del av et integrert heis- eller maskinsystem. Tegninger, toleranser, materialkrav, inspeksjonskriterier og emballasjeforventninger bør avtales på forhånd.
Utfordring 5: Velge på pris alene
Den laveste enhetsprisen representerer kanskje ikke den laveste totale prosjektkostnaden. Omarbeid, installasjonsforsinkelser, reservedeler, transportproblemer og inkonsekvent kvalitet kan raskt oppveie en innledende prisforskjell.
10. Hvorfor jobbe med Guojian Steel (Tianjin) Co., Ltd.?
For kjøpere som kjøper stålstyreskinner, er leverandørens evne til å forstå tekniske krav like viktig som produksjonskapasitet. Guojian Steel (Tianjin) Co., Ltd. kan tjene som en teknisk produksjonspartner for kjøpere som trenger stålbaserte komponenter med definerte dimensjoner, konsistente produksjonskrav og applikasjonsorientert støtte.
En profesjonell innkjøpsprosess bør begynne med selve søknaden. I stedet for å behandle hver ordre som et generisk stålprodukt, kan leverandøren og kjøperen avklare nødvendig profil, dimensjoner, materialkrav, overflatetilstand, lengde, toleranser, emballasje og inspeksjonsforventninger før produksjon.
For internasjonale kjøpere er ikke målet bare å kjøpe en stållengde. Det er for å få en føringsskinneløsning som passer til applikasjon, installasjonsmetode, kvalitetskrav og prosjektplan.
11. Ofte stilte spørsmål
Hva brukes en styreskinne til?
En styreskinne kontrollerer bevegelsen til en bevegelig komponent langs en definert bane. I heiser styrer den bilen og motvekten samtidig som den bidrar til å opprettholde innretting og stabilitet.
Hvilket materiale brukes vanligvis til heisføringsskinner?
Stål er ofte brukt fordi det gir styrken og stivheten som kreves for krevende bruksområder. Spesifikke materialkrav avhenger av gjeldende standard og systemdesign.
Hva gjør en styreskinne av høy kvalitet?
Viktige egenskaper inkluderer passende materialegenskaper, dimensjonsnøyaktighet, retthet, passende overflatefinish, konsistent geometri, pålitelige skjøter og riktig inspeksjon.
Hvorfor er retthet på styreskinnen viktig?
For store avvik kan påvirke samspillet mellom skinne- og styrekomponentene, og potensielt øke vibrasjoner, støy, slitasje og installasjonsvansker.
Hvordan bør kjøpere velge styreskinne?
Start med applikasjon, belastning, hastighet, skinneprofil, dimensjoner, toleranser, installasjonsarrangement, driftsmiljø og gjeldende standarder. Det komplette føringssystemet bør vurderes i stedet for skinnen alene.
Er føringsskinner standardisert?
Noen applikasjoner bruker standardiserte profiler og krav. For heissystemer spesifiserer ISO 8100-33:2022 krav til standardiserte T-type føringsskinner som brukes til heisvogner og motvekter. Andre industrielle applikasjoner kan kreve applikasjonsspesifikke design.
Kan styreskinner tilpasses?
Avhengig av produksjonsprosessen og applikasjonen kan krav som dimensjoner, lengder, materialkvaliteter, overflatetilstand, hullordninger, emballasje og andre produksjonsdetaljer tilpasses eller avtales i henhold til prosjektspesifikasjonene.
Hvorfor bør styreskinner inspiseres før forsendelse?
12. Konklusjon
En pålitelig føringsskinne er resultatet av mer enn en passende stålprofil. Dens reelle ytelse avhenger av forholdet mellom materialkvalitet, geometri, retthet, overflatetilstand, strukturell styrke, skjøter, installasjonsnøyaktighet og driftsmiljøet.
For heiser og andre presisjonsbevegelsessystemer blir disse faktorene spesielt viktige fordi styreskinner direkte påvirker innretting, kjørekvalitet, utstyrsstabilitet, vedlikeholdskrav og sikker drift. Internasjonale standarder som ISO 8100-33 gir definerte krav til standardiserte heisføringsskinner, mens lokale forskrifter kan etablere tilleggskrav for spesifikke installasjoner.
For kjøpere er den mest effektive tilnærmingen å definere applikasjonen tydelig, bekrefte tekniske spesifikasjoner før produksjon, evaluere det komplette veiledningssystemet og samarbeide med en produsent som er i stand til å opprettholde konsistent kvalitet fra råstoff til sluttkontroll.
