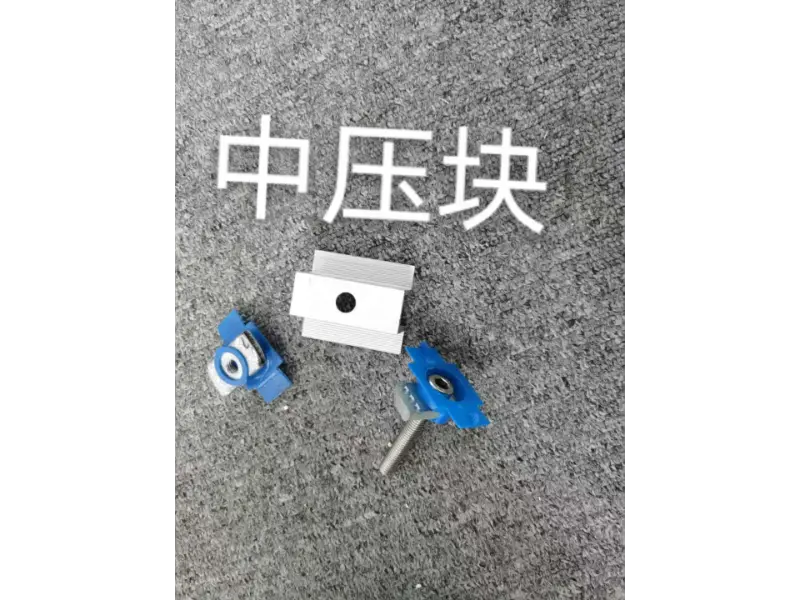

Mellomklemme i aluminiumslegering

Mellomklemmen i aluminiumslegering (fotovoltaisk midtklemme) er en spesialisert komponent designet for å sikre fotovoltaiske (PV) moduler. Plassert mellom to tilstøtende PV-paneler, låser den modulene til monteringsskinnene, begrenser horisontal forskyvning og forbedrer vind- og seismisk motstand i hele arrayen. Den leveres med 304 festemidler i rustfritt stål og en valgfri EPDM anti-skli gummipute for å beskytte modulrammene mot skade. Designet inkluderer drenerings- og luftstrømskanaler for å minimere opphopning av støv, vann og snø. Disse klemmene er mye brukt i kommersielle og industrielle takinstallasjoner, PV-systemer i boliger og bakkemonterte solenergianlegg i bruksskala. Dimensjoner kan tilpasses basert på modultykkelse og spesifikke prosjektbelastningskrav.

Kjernefunksjoner

1. Mellomliggende fastspenning og sikring:

Installert mellom to tilstøtende PV-moduler, låser den mellomliggende klemmen av aluminiumslegering modulene fast på monteringsskinnene. Det begrenser både horisontal og vertikal forskyvning, og sikrer at modulene forblir pent på linje og utsatt for stabile, jevne krefter; den fungerer som den primære tilkoblingskomponenten for å sikre hele arrayen.

2. Vind- og seismisk motstand:

Ved å gi flerpunktsklemming begrenser enheten modulbevegelse og oscillasjon under kraftig vind eller seismiske hendelser. Dette forhindrer modulene i å forskyve seg fra skinnene eller vibrere under ekstreme belastninger, og forbedrer derved den generelle stabiliteten til arrayet under tøffe værforhold.

3. Anti-skli og anti-løsning:

De innvendige anti-skli takkingene, kombinert med en EPDM gummipute, øker friksjonen mellom klemmen og modulrammen. Dette forhindrer at modulene sklir eller løsner, samtidig som de demper klemspenningen for å beskytte modulrammene fra å bli knust eller skadet.

4. Lastoverføring:

Klemmen overfører jevnt vekten av modulene – sammen med vind- og snøbelastninger – til monteringsskinnene, støttesøylene og fundamentstrukturen. Dette fordeler stress og forhindrer lokal overbelastning som ellers kan føre til strukturell deformasjon eller skade på PV-modulene.

5. Drenering og luftstrøm:

Strukturen til den mellomliggende klemmen i aluminiumslegering har integrerte drenerings- og luftstrømkanaler. Disse letter effektiv avrenning av regnvann og kondens, reduserer akkumulering av støv, vann og snø ved klempunktene, samtidig som de minimerer risikoen for skyggelegging og overdreven belastning på modulene.

6. Kompatibilitet og allsidighet:

Kompatibel med standard solcellemodultykkelser (f.eks. 30 mm, 35 mm, 40 mm) og kan tilpasses for ikke-standard dimensjoner. Designet for å fungere med ulike rammestrukturer og moduler fra forskjellige produsenter, kan et enkelt forsyningssystem møte kravene til ulike prosjekter.

Tekniske spesifikasjoner

Punkt	Spesifikasjon
Grunnlegeringskvalitet	Aluminiumslegering 6005-T5 / 6063-T5 (valgfritt)
Overflatebehandling	Sølvanodisering, filmtykkelse ≥10μm
Anodisk filmtykkelse	≥10μm, fortykket tilpasning tilgjengelig for kyst- og høysaltspraymiljøer
Kompatibel modultykkelse	30 mm, 35 mm, 40 mm (tilpasses)
Standard lengde	40/50/60/80 mm (kuttet til størrelse på forespørsel)
Strukturtype	Modulær midtklemmestruktur med anti-skli tannprofil på innsiden
Støtte festemidler	304 rustfritt stål T-bolter og muttere
Valgfritt tilbehør	EPDM gummi antiskli pakninger
Vindbelastningsmotstand	Opptil 60m/s (sjekkes på nytt per prosjekt)
Snøbelastning	1,4kN/m² (beregnet per prosjekt)
Applikasjonsscenarier	Kommersielle og industrielle hustak, PV-boliger, bakkemonterte sentrale PV-kraftverk
Gjeldende standarder	GB/T 5237, CE, ISO9001-sertifiseringer tilgjengelig

Pakke- og logistikktjenester

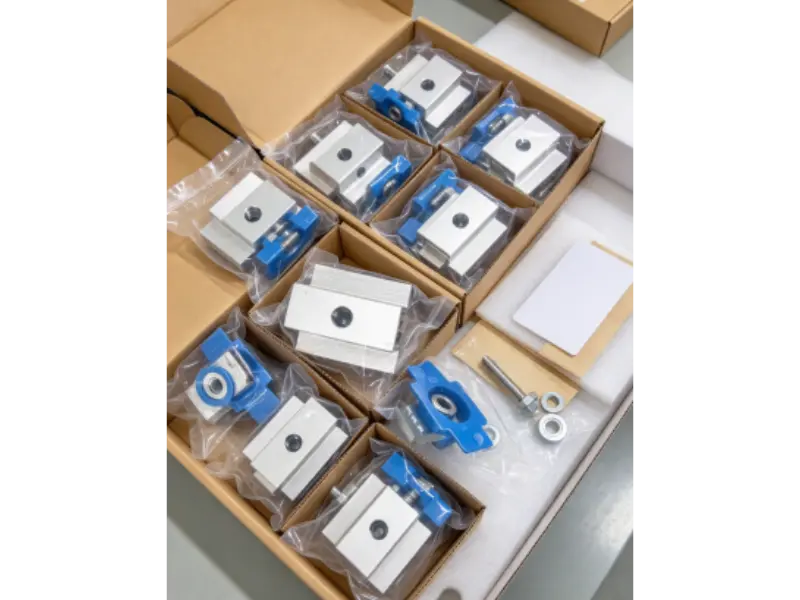

1. Individuell emballasje:

Hver mellomklemme i aluminiumslegering er pakket separat for å forhindre friksjon eller støt, beskytte den anodiserte overflaten og sikre at det ikke oppstår riper eller beleggskader under transport.

2. Fjern merking:

Varene er sortert etter modell og spesifikasjon, med tydelige etiketter og pakkelister inkludert for å forenkle raske inventarkontroller på stedet og organisert lagring.

3. Kvantitetsbekreftelse:

Hver forsendelse gjennomgår en grundig telling og verifisering av modeller og partier for å sikre at de faktiske varene – når det gjelder kvantitet og spesifikasjoner – passer perfekt til pakkelisten, og forhindrer mangler eller utelatelser.

4. Forsterket ytre emballasje:

Varene er pakket i solide standardkartonger eller trekasser, utstyrt med innvendige dempende materialer og forsterkede hjørnebeskyttere for å forhindre deformasjon fra støt under transport.

5. Fuktighetsbeskyttelse:

Tørkemidler er inkludert i emballasjen for å sikre et tørt miljø gjennom sjø- eller landtransport, forhindrer fuktrelaterte skader på det anodiserte belegget og sikrer at komponentene er klare for umiddelbar installasjon ved ankomst.

6. Logistikkstøtte:

Fleksible leveringsalternativer inkluderer trinnvise forsendelser. For internasjonale bestillinger tilbyr vi omfattende pakkelister og tolldokumentasjon for å sikre jevn eksportklarering; for innenlandske bestillinger tilbyr vi levering av full lastebil direkte til stedet, i tråd med byggeplanene.

Installasjonsprosess

1. Orientering før installasjon:

Vi tilbyr installasjonsplaner og teknisk dokumentasjon, som skisserer viktige installasjonspunkter, innstrammingskrav og viktige forholdsregler, støttet av en teknisk orientering før konstruksjon.

2. Plassering og layout:

Basert på designplanene bestemmes utformingen av solcellemodulene og monteringsskinnene, og installasjonspunktene for midtklemmene er merket for å sikre konsistent avstand og justering.

3. Modulplassering:

Solcellemoduler er plassert på monteringsskinnene; avstanden og nivelleringen mellom tilstøtende moduler justeres for å sikre at modulrammene passer perfekt inn i sporene til midtklemmene.

4. Installasjon og tiltrekking:

Installer mellomklemmene av aluminiumslegering og stram T-boltene til spesifisert moment. Sørg for at strammekraften er godt kontrollert – unngå overdreven kraft som kan skade modulrammene, og sørg for at de ikke er for løse, noe som kan føre til ustabilitet.

5. Anti-skli Inspeksjon:

Kontroller at EPDM-gummiputene og anti-skli-takkingene er riktig plassert. Inspiser hvert klempunkt for å sikre at modulene er sikre og ikke vil skli eller løsne.

6. Endelig inspeksjon og aksept:

Kontroller hele arrayet for å sikre at alle komponentene er ordentlig strammet og nivellert. Kontroller avstandene mellom modulene og deres generelle justering. Når bærekravene er bekreftet og installasjonen har bestått inspeksjon, kan prosjektet overleveres.

FAQ

Spørsmål 1: Hvilket mellomrom bør det være mellom rammene til to tilstøtende moduler når du bruker en midtklemme?

A: For standardprosjekter er et ekspansjonsgap på 5–8 mm tilstrekkelig for å imøtekomme termisk ekspansjon og sammentrekning. Vi kan også anbefale passende spesifikasjoner basert på prosjekttegningene dine når du legger inn en bestilling.

Q2: Hva er riktig tiltrekkingsmoment for midtklemmer, og vil det skade modulrammene?

A: Stram T-boltene i henhold til standard dreiemomentspesifikasjoner. Når EPDM-gummiputen fungerer som en buffer, vil riktig tiltrekking ikke skade modulrammene. Imidlertid kan for høyt dreiemoment knuse aluminiumsrammene, så overstramming bør unngås.

Spørsmål 3: Vil boltene som brukes med midtklemmene sette seg fast under langvarig utendørs bruk, noe som gjør dem vanskelige å fjerne senere?

A: Vi leverer 304 festemidler i rustfritt stål som standard, som gir god motstand mot griping. For langsiktige utendørsprosjekter kan bolter med anti-fast belegg også velges for å gjøre det lettere å fjerne under fremtidig vedlikehold eller modulbytte.

Spørsmål 4: Kan mid-clamps gjenbrukes hvis serrationene (tennene) er slitt ned?

A: De kan gjenbrukes hvis takkene ikke er vesentlig slitt og profilen forblir udeformert. Hvis takkene er sterkt slitt, vil anti-skli ytelsen bli kompromittert; derfor anbefaler vi ikke å bruke dem til nye solcelleprosjekter.

Spørsmål 5: Kan mid-klemmer med forskjellige tykkelsesspesifikasjoner blandes på samme takprosjekt?

A: Det anbefales ikke å blande forskjellige spesifikasjoner. Bruk av mellomklemmer av varierende tykkelse kan føre til ujevn belastning på modulene, potensielt forårsake lokaliserte spenningskonsentrasjoner og øke risikoen for mikrosprekker; derfor er det best å standardisere spesifikasjonene.

Spørsmål 6: Hvilke spesifikke hensyn bør tas i bakhodet når du velger mellomklemmer for storformat, doble glassmoduler?

A: Gitt den større egenvekten til storformat-dobbeltglassmoduler, er det tilrådelig å prioritere bruken av tykkere mellomklemmer av aluminiumslegering. Kontroller i tillegg høyden på modulrammen, bekreft den effektive klemkontaktlengden og – om nødvendig – øk antallet klempunkter.
