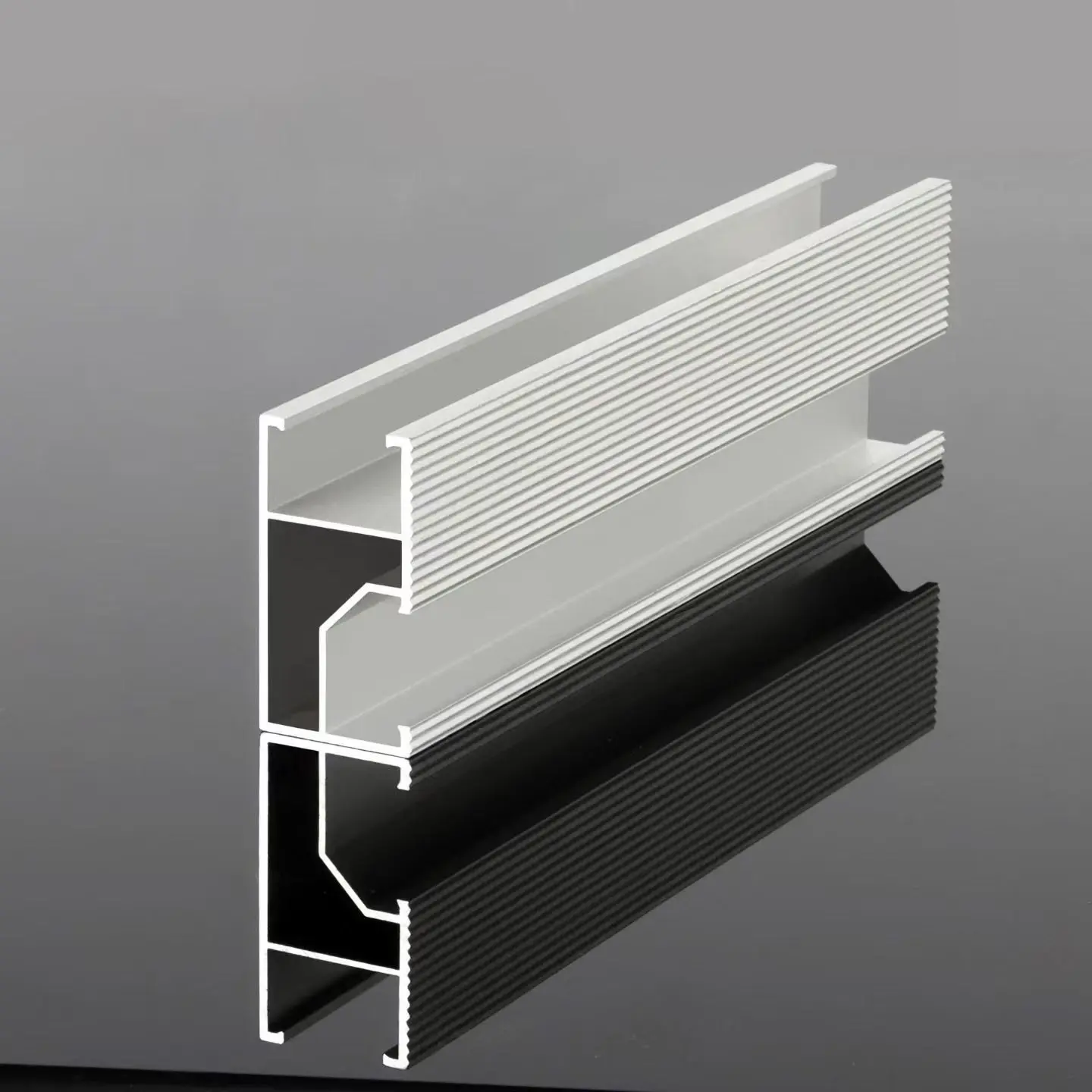

Ikke-standard styreskinne

Vi designer tilpassede ikke-standard styreskinneprofiler basert på den spesifikke takgeometrien i stedet for å velge dem fra en standard inventarliste. Vi rulleformer de nødvendige profilene ved hjelp av høyfast S350GD-stål, med standard T-spor som forblir kompatible med hylleklemmer, endeklemmer og glidemuttere; disse leveres med enten varmgalvanisert eller Zn-Al-Mg belegg. Profildesign, rullforming, stansing og kutt-til-lengde operasjoner utføres på vår egen fabrikk i Tianjin, Kina.

Gjeldende taktyper

Trapesformede og stående metalltak med unike geometrier:

Vanlige scenarier inkluderer ukonvensjonelle trapesformede eller stående sømprofiler og ribbehøyder som overstiger standardområder, hvor basen til standard C/U-skinner vil forstyrre takribbene og hindre dem i å sitte flatt.

Buede, buede eller trappede tak:

På tak med kurvatur eller høydeforandringer vil standardskinner med faste profiler enten etterlate hull eller tvinge modulrammene til å vri seg. Tilpassede profiler av ikke-standard styreskinne gjør at hvert monteringspunkt kan plasseres i nøyaktig ønsket høyde.

Oppsett med begrenset plass:

Situasjoner som involverer lave monteringshøyder, takutstyr som trenger inn i matrisen, eller moduler satt i spesielle tiltvinkler. Tilpassede skinneprofiler kan gjøres grunne eller formet for å fjerne hindringer, noe som eliminerer behovet for å redesigne hele arrayet bare for å imøtekomme en standard profil.

PV ettermontering for eksisterende industrianlegg:

Der eksisterende purliner er faste og ubevegelige, kan profiler på den ikke-standardiserte føringsskinnen som er utformet for å matche den eksisterende purlin-avstanden, montere den nye matrisen direkte på den originale strukturen uten kutting eller forsterkning.

Kjernefordeler og underliggende årsaker

Profiler skreddersydd til taket, sparer arbeidstid:

Profiler er utformet spesielt for takets ribbeform, purlinposisjoner og modulvinkler. Ved levering er skinnene klare til å installere komponenter i stedet for kompromissløsninger. Dette betyr betydelige besparelser i arbeidskraft på stedet – eliminerer behovet for kutting, sliping eller shimming på taket og drastisk redusere uventede arbeidsstans.

Høyere strukturell effektivitet for samme mengde stål:

Tverrsnittet til den ikke-standardiserte føringsskinnen gjør at materialet kan plasseres nøyaktig der bøyemomentet virker; for samme vekt gir den et høyere treghetsmoment enn standardseksjoner. Når taklast er en begrensning, gjelder samme logikk omvendt: seksjonen kan gjøres lettere for å kontrollere egenlasten på aldrende tak.

Standard T-spor beholdt på klemflaten:

Uavhengig av utvendig profil beholder klemflaten standard T-spor. Kommersielt tilgjengelige midtklemmer, endeklemmer og glidemuttere kan brukes som vanlig, og resten av materiallisten forblir uendret. Dine eksisterende installasjonsverktøy og klemmebeholdning forblir brukbare.

Enkeltpassforming og stabil tilførsel:

Seksjonen er formet via kontinuerlig rulleforming fra stålbånd i en enkelt omgang, noe som sikrer jevn retthet og repeterbarhet på tvers av partier – den tiende beholderen vil matche den godkjente prøven.

Malingsalternativer basert på levetid:

Ikke-standard styreskinne har både varmgalvanisert (Z275) og sink-aluminium-magnesium (ZAM80–150) alternativer. Sink-aluminium-magnesium tilbyr selvhelbredende evner ved kuttekanter og overlegen saltspraymotstand sammenlignet med konvensjonell galvanisering; derfor anbefaler vi det for kystområder og industriområder med høy luftfuktighet. Korrosjonsbestandighetsgarantier er 15 år for varmgalvanisert og 25 år for sink-aluminium-magnesium.

Produktspesifikasjoner

Punkt	Referansespesifikasjon	Note
Materiale	S350GD / S450GD kaldformet stål	Høyfast stållist, rulleformet
Belegg	Varmgalvanisert Z275, eller Zn-Al-Mg ZAM80–150	Valgt per prosjekt
Tykkelse	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm typisk for glatte seksjoner
Seksjonshøyde	40 / 45 / 50 / 60 / 80 mm	Egendefinerte seksjoner å designe
Flensbredde	30 / 35 / 40 mm	Passer til modulklemmer
Spor	T-spor eller åpen spor	For standard glidemuttere
Lengde	3 / 4 / 6 m, kuttet til lengde	Optimalisert for transport og skjæring
Enhetsvekt	Ca. 1,2–3,5 kg/m	Avhenger av snitt og tykkelse
Kompatible moduler	Vanlige c-Si-moduler, 500–700 W	Landskap eller portrett
Maks. støttespenn	1,0–1,5 m	Med forbehold om strukturell beregning; slette partier lavere
MOQ	1 × 20GP beholder; mindre prøveordre omsettelige	—
Ledetid	7–15 virkedager etter mottatt innskudd	—
Handelsbetingelser	FOB / CFR / CIF	—

Forholdsregler for installasjon og bruk

Lastveier bestemmes av det spesifikke tverrsnittet designet for prosjektet; derfor er installasjonsprotokollene for disse ikke-standard styreskinnene strengere enn for standardskinner. Vi krever at alle installasjonsteam overholder følgende fem punkter:

1. Ikke reverser retningen til sporet i forhold til installasjonsretningen – feil orientering endrer det bærende tverrsnittet og reduserer lastekapasiteten.

2. Stram boltene strengt i henhold til konstruksjonsmomentet; for høyt dreiemoment på de tynnveggede områdene i den tilpassede delen kan forårsake lokal knusing.

3. Skinneskjøting må bruke tilpassede koblinger designet for denne spesifikke seksjonen; standard skinnekoblinger er inkompatible med denne geometrien.

4. Installer isolerende pakninger ved kontaktpunkter mellom ulike metaller for å forhindre elektrokjemisk korrosjon; sikre at festene er kompatible med belegget (varmgalvanisert eller sink-aluminium-magnesium).

5. Ikke tråkk på de tynnveggede seksjonene midt på skinnene; konsentrert belastning fra gangtrafikk kan forårsake deformasjon.

Produksjon og kvalitetskontroll

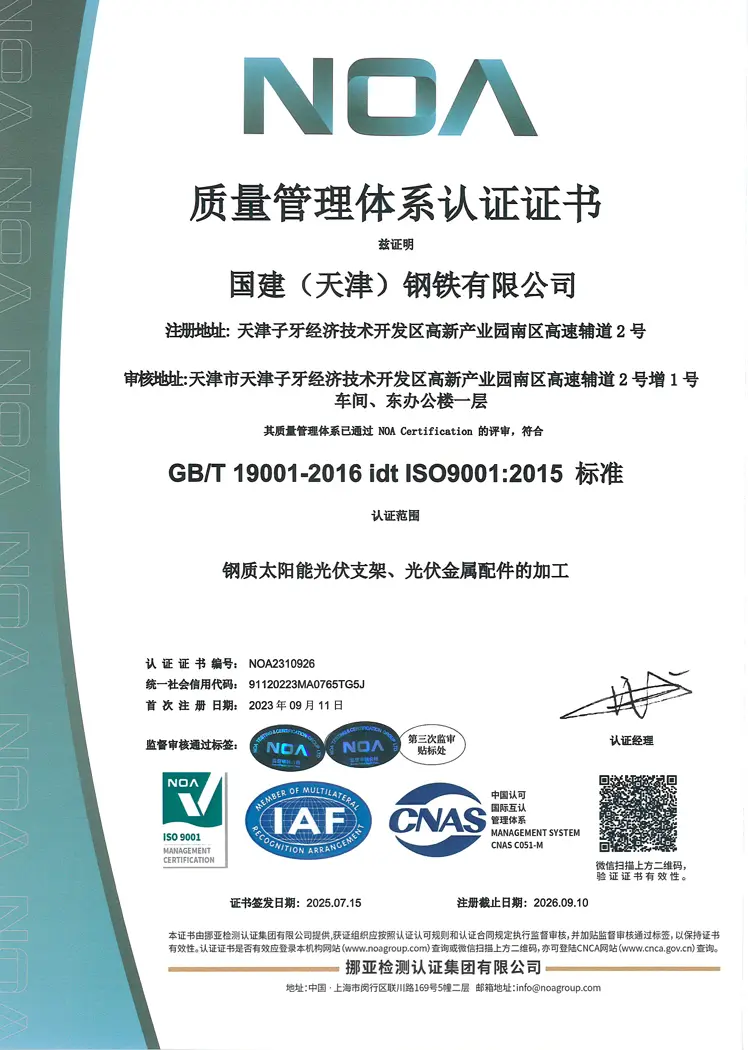

Vårt firma implementerer en tre-trinns kvalitetskontrollprosess: inspeksjon av innkommende stålstrimler og beleggmaterialer (kontrollerer karakter, tykkelse og beleggvekt); in-line måling av tverrsnittsdimensjoner og retthet under rullforming; og siste inspeksjon av tverrsnittspresisjon, retthet og overflatetilstand før pakking av hver batch. Våre kvalitets- og miljøstyringssystemer er sertifisert i henhold til ISO 9001, ISO 14001 og ISO 45001; Omfanget av sertifiseringen dekker PV-monteringskonstruksjoner i stål og PV-tilbehør av metall.

Ofte stilte spørsmål (FAQ)

Q1: Hvilken informasjon trenger du fra oss for å gi et tilbud på tilpassede profilskinner?

A: Vi krever takstein eller taksteinstegninger (eller en dimensjonert tverrsnittsskisse), moduldimensjoner og layout, og det planlagte støttespennet. Basert på dette vil vi bekrefte tverrsnitt, beleggsspesifikasjoner og enhetsvekt før vi gir et tilbud. Prøver eller tverrsnitt fra første artikkel kan produseres før masseproduksjon.

Q2: Er du en produsent eller et handelsselskap?

A: Vi er en produsent. Valseforming, stansing, bearbeiding i lengde og beleggsbehandling utføres ved vårt eget produksjonsanlegg i Tianjin, Kina. Du er velkommen til å se gjennom våre fabrikkopptegnelser og sertifikater.

Q3: Hvordan bør jeg velge mellom varmforsinket og sink-aluminium-magnesium-belegg?

A: For de fleste bruksområder for innlandstak er varmforsinket (Z275) tilstrekkelig. For kyst-, høyfuktighets- eller industrielle korrosive miljøer anbefaler vi sink-aluminium-magnesium, siden det gir overlegen banebrytende beskyttelse og motstand mot saltspray. Garantivilkårene varierer tilsvarende: 15 år for varmforsinket og 25 år for sink-aluminium-magnesium.

Spørsmål 4: Er det nødvendig med en full beholderbestilling for tilpassede profiler?

A: Standard minimumsbestillingsantall er én 20GP-beholder. For innledende prøvebestillinger eller prøvepartier av nye profiler, kan vi godta mindre kvanta; bare oppgi profiltegning og total lengde, og vi vil gi tilbud tilsvarende.

Q5: Er denne skinnen kompatibel med standard klemmer og fester?

A: Det avhenger av profilspesifikasjonene til ikke-standard styreskinne. Standard modifiserte profiler er kompatible med vanlige klemmer og festemidler i rustfritt stål som er tilgjengelig på markedet; for spesielle profiler tilbyr vi matchende klemmer og koblinger for å sikre kompatibilitet under installasjon på stedet.
