I automatisert monterings- og materialhåndteringsutstyr bestemmer styreskinnen om en lineær skli forblir stille og jevn etter tre år eller begynner å vingle etter bare tre måneder. De fleste tradisjonelle enkeltsporsprofiler konsentrerer belastningen på en enkelt arbeidsflate; eksentriske laster kan gradvis trekke vognen ut av justering, med de resulterende feilene som til slutt påvirker hele maskinens ytelse. H-Rail adresserer dette problemet gjennom sin tverrsnittsgeometri i stedet for å stole utelukkende på overflatebehandling. Den har en symmetrisk H-formet aluminiumsprofil med doble parallelle baner, og er konstruert for frem- og tilbakegående bevegelser – som lineære sleider, løftesøyler, push-pull-mekanismer, verktøyrammer og lette transportbånd.

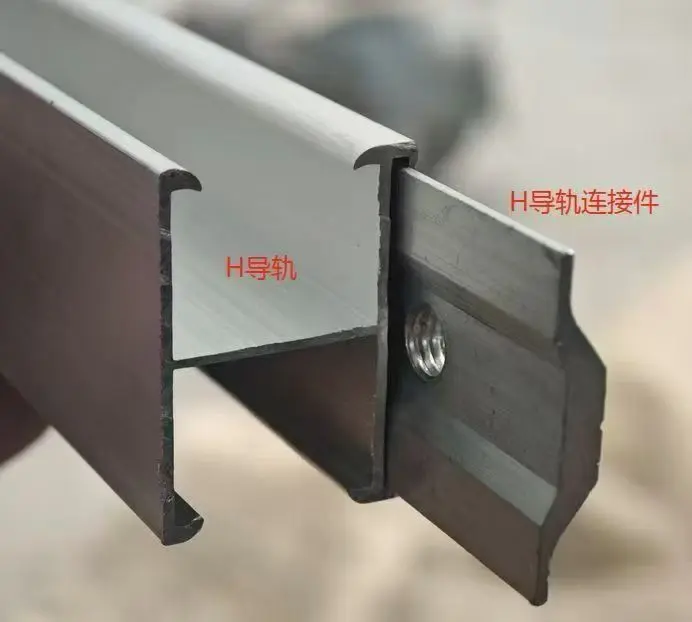

H-Rail er en strukturell aluminiumsføringsprofil med et tverrsnitt som ligner bokstaven "H": to horisontale flenser forbundet med en sentral bane, og gir brukbare slissede overflater på begge sider. Takket være denne symmetriske geometrien fordeles vertikale belastninger over to støttearmer i stedet for én, mens det åpne senteret reduserer vekten uten at det går på bekostning av stivheten.
Denne geometrien gir en trippel fordel: sammenlignet med skinner med enkelt spor med tilsvarende vekt, viser den mindre nedbøyning under moderat belastning; selve profilen motstår torsjon når utstyret utsettes for sidekrefter eller nødstopp; og med to tilgjengelige maskinerte overflater, kan en vogn kjøre på hver side – eller til og med på begge sider samtidig.
Det doble tverrsnittet fordeler trykket over to støttearmer, noe som gjør arbeidsflatene mindre utsatt for bulker eller deformasjoner fra konsentrerte belastninger. Vår produksjonserfaring viser konsistent lastbærende ytelse på tvers av batcher – en kritisk faktor når du bygger hundrevis av identiske arbeidsstasjoner.
Det symmetriske tverrsnittet til H-Rail motstår iboende vridning når utstyret utøver sidekraft eller når lange skinner er installert. Dette løser direkte et vanlig verkstedproblem: H-skinner vrir seg litt etter installasjonen, noe som får vognen til å binde seg eller sette seg fast halvveis i slaget. Vendbar design: Begge rillede sider er presisjonsbearbeidet, slik at skinnen kan monteres opp, ned eller vertikalt; den kan også tjene som en strukturell bjelke eller en rammekobling. En enkelt profil dekker flere designkonfigurasjoner, noe som reduserer behovet for tilpassede braketter.
Hver skinne rettes opp etter ekstrudering og inspiseres individuelt før forsendelse, noe som sikrer retthet uten å bøye seg – selv i lange lengder. Vognens bevegelse forblir konsekvent over hele slaget, og unngår tetthet eller løshet i begge ender.
Det hardanodiserte laget forbedrer overflatehardheten og slitestyrken, og forhindrer overflatedegradering selv under høyfrekvent glidning. Den motstår verkstedstøv og fuktighet, mens den matte finishen forhindrer oppsamling av skitt – noe som gjør den ideell for renrom og presisjonsmonteringsområder.
| Punkt | Spesifikasjon |
| Materiale | Aluminiumslegering, varmekstrudert |
| Seksjonstype | Symmetrisk H-profil, dobbel bane, hul kjerne |
| Overflatebehandling | Hard anodisering, matt finish |
| Lengde | Klipp til lengde per kundetegning |
| Retthet | Rettet opp og inspisert før forsendelse |
| Maskineringsalternativer | Tilskjæring, endeavfasing, boring, boring, presisjonsbearbeiding |
| MOQ | 1 × 20GP beholder; mindre prøveordre omsettelige |
| Ledetid | 7–15 virkedager etter mottatt innskudd |
| Handelsbetingelser | FOB / CFR / CIF |
Hvis lasten er plassert rett over H-skinnen og kraften er konsekvent vertikal, er det vanligvis tilstrekkelig med en standard dobbelvevsprofil. Men hvis lasten er utenfor midten eller utstyret gjennomgår hyppige nødstopp, anbefaler vi å diskutere bruksforholdene med oss først; de geometriske fordelene ved profildesignet er mest kritiske i disse scenariene.
Lengre slag forsterker enhver skinnekrumning; Derfor anbefaler vi, for slag som overstiger noen få meter, å bestille forhåndsrettede og inspiserte tilskårne skinner i stedet for å kutte profilen på stedet. Forskjellen ligger i jevn, kontinuerlig bevegelse versus potensiell bindende midtslag.
Hardanodiserte overflater egner seg for støvete verksteder og fuktige anlegg. Hvis H-Rail vil bli utsatt for nedvaskingsprosedyrer eller kuttevæsker, vennligst informer oss om det spesifikke mediet slik at vi kan verifisere overflatekompatibilitet før bestillingen legges inn.

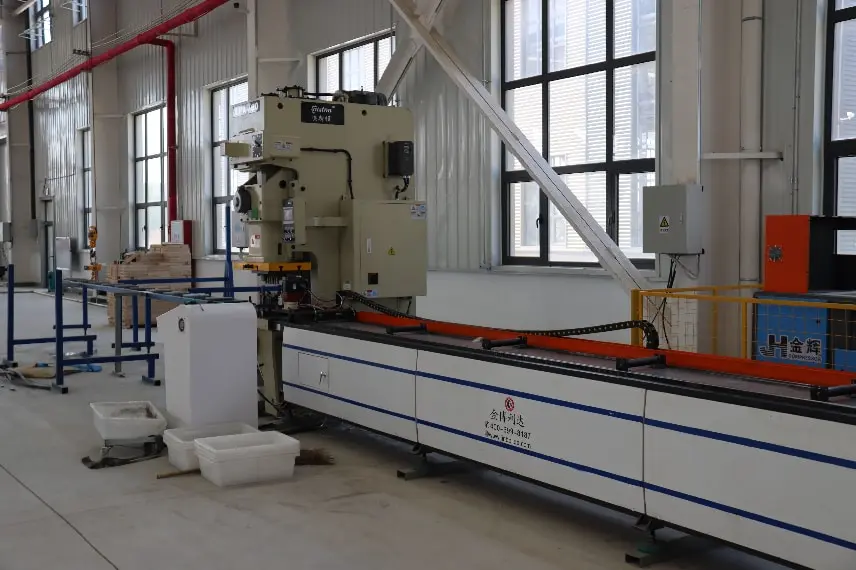

H-Rail produseres i vårt eget anlegg; ekstrudering, maskinering og anodisering utføres internt. Vårt produksjonsanlegg driver åtte C-kanal formingslinjer, to "Ji"-profil (hatteprofil) stålformingslinjer, to høyeffekts fiberlaserskjæremaskiner og fire CNC-stanselinjer. Vårt proprietære utstyr inkluderer en bruksmodell patentert "Aluminium Profile Punching Machine" (ZL 2023 2 2784865.9). Anlegget har en årlig profilproduksjonskapasitet på cirka 200 000 tonn.
Vi eksporterer til over 30 land og støtter langsiktige forsyningsprogrammer for både prosjektentreprenører og utstyrsprodusenter; eksportdokumentasjon og tredjeparts inspeksjonsordninger kan forhandles fra sak til sak.
A: Vi er en produsent. Ekstruderingen, utrettingen, maskineringen og hardanodiseringen av våre H-skinner fullføres i vår egen produksjonsbase i Tianjin, Kina. Du er velkommen til å se gjennom våre fabrikkopptegnelser og sertifiseringer.
A: Standard MOQ er en 20GP-beholder. Vi kan godta mindre kvanta for innledende prøvebestillinger eller prøvepartier – vennligst gi oss beskjed om de nødvendige tverrsnittsspesifikasjonene og total lengde, så gir vi et tilbud tilsvarende.
A: Ja. Kutting med fast lengde, endeavfasing, boring, tapping og andre etterbehandlingsprosesser utføres internt. Skinnene er klare for installasjon ved levering, og krever ingen videre behandling på ditt anlegg.
A: Våre H-Rails har gjennomgått strenge tester av vind- og snølastsimulering. Vi kan utføre lastberegninger basert på lokale klimatiske parametere og anbefale passende H-Rail-modell for å møte internasjonale standarder som EN 1991 og ASCE 7.
A: Hver batch gjennomgår inspeksjoner for retthet, strukturell integritet og overflatekvalitet før pakking; de samme akseptstandardene brukes fra den første prøven til den endelige beholderen.
Standard H-skinneprofilen er kompatibel med de aller fleste mid-klemmer, endeklemmer og rustfrie festemidler tilgjengelig på markedet. Skulle du ha spesifikke krav til matchende klemmer, kan vi også produsere tilpassede profiler ved å lage nye former.
